ボルテックス・リング・ステートと地面効果とは？離着陸時の危険現象を整理

離着陸はドローン飛行の中でも事故リスクが高い操作です。ボルテックス・リング・ステートと地面効果は、離着陸時に発生する代表的な物理現象で、どちらも学科試験の頻出テーマです。

ザックリ言うと、「真下に速く降りると自分の吹き下ろし風に巻き込まれて落ちる（VRS）」「逆に地面の近くは地面が空気の流れを止めてくれるので浮きやすい（地面効果）」という話です。

ホバリングとは

ホバリングとは、機体が任意の対地高度で一定の高度・位置・姿勢を継続的に維持した状態のことです。マルチローターは安定したホバリングが可能で、これが撮影・点検・農業散布などに活用されています。

ボルテックス・リング・ステート（VRS）

ボルテックス・リング・ステート（Vortex Ring State：VRS）は「セットリング・ウィズ・パワー（Settling with Power）」とも呼ばれます。

発生メカニズム

ローターは回転することで空気を下向きに押し出し（吹き下ろし）、揚力を発生させます。垂直降下中、機体自身がこの吹き下ろし気流の中に入ると、吹き下ろした空気を再びローターが吸い込む「空気の再循環」が起きます。

この状態がボルテックス・リング・ステートで、揚力が急激に低下します。

発生しやすい条件

• 垂直降下速度が速い（スロットルを入れたまま急降下）
• 無風または追い風の状態（横風があると発生しにくい）
• 中程度の高度（地面効果が働かない高さ）

対処・回避方法

ボルテックス・リング・ステートから脱出するには、水平方向への移動を加えて横風を当てることが有効です。垂直降下を続けてスロットルを上げても状態が悪化するため、横方向への操作が重要です。

予防策として、垂直降下速度を抑え（ゆっくり降下）、必要に応じて水平移動を合わせながら降下することが基本です。

地面効果（Ground Effect）

地面効果とは、機体が地面に近い高度で飛行・ホバリングするときに、ローターの吹き下ろし気流が地面に遮られることで揚力が増加する現象です。

発生メカニズム

通常、ローターの吹き下ろし気流は下に向かって流れ続けます。地面の近くでは、この気流が地面に当たって横方向に広がり、ローター下の空気圧が高まります。

これによって通常より少ない出力で同じ揚力を発生させることができます。

地面効果の影響

地面効果はローター直径の概ね1/2程度以下の高度で顕著に現れます。水面・砂地など地面が平らで均一な場所ほど効果が強くなります。

逆に、草地・デコボコした地面では地面効果が不安定になる場合があります。

ボルテックス・リング・ステートと地面効果の対比

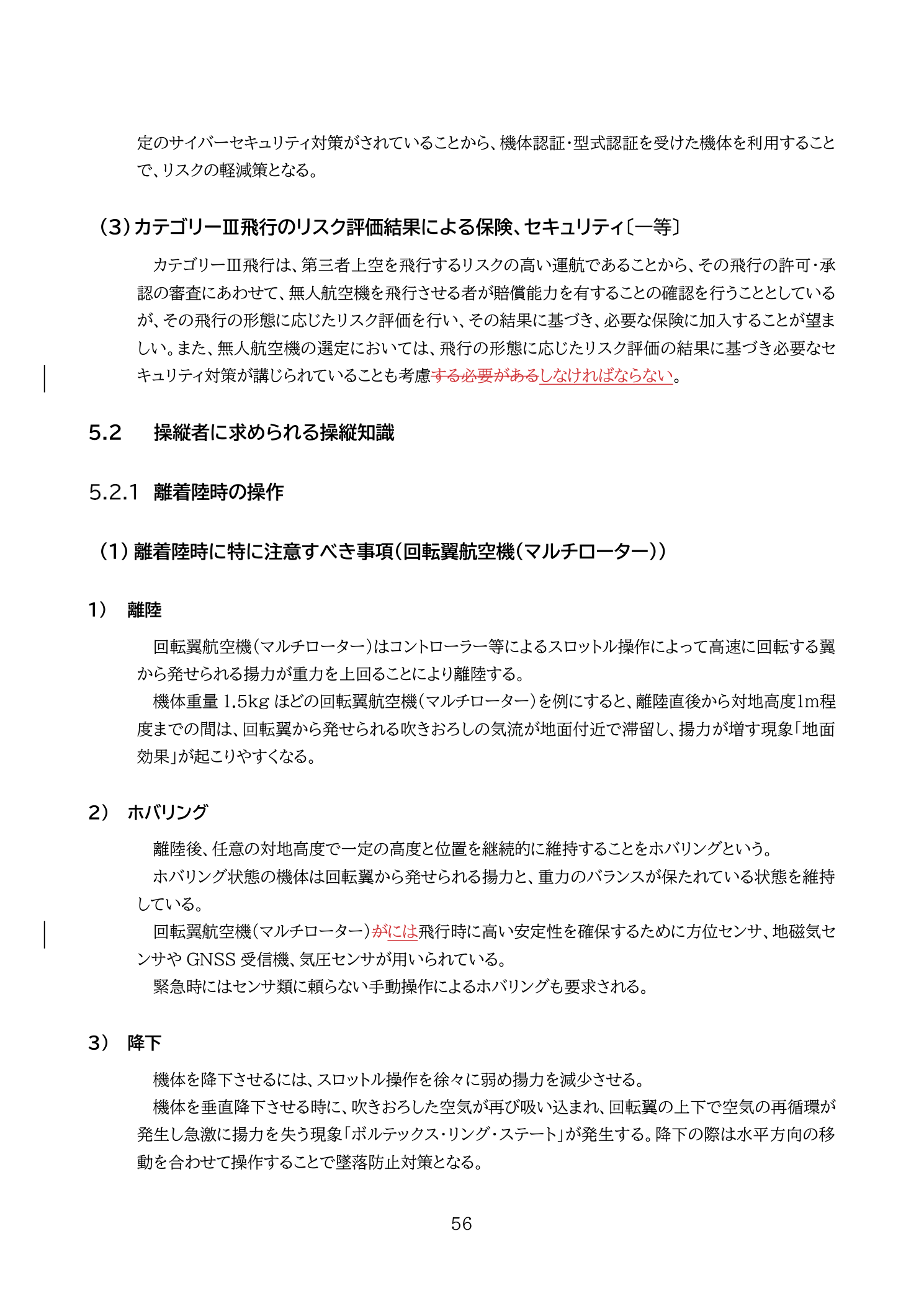

ボルテックス・リング・ステートと地面効果の飛行操縦知識については、無人航空機の飛行の安全に関する教則（下図）でまとめて解説されています。

学科試験で混同しやすいポイント

「ボルテックス・リング・ステートは地面近くで発生する」という誤解が起きやすいです。VRSは中程度の高度での垂直急降下時に発生します。

地面の近くは逆に地面効果が働き揚力が増します。また「VRSの回避方法は水平移動」という対処法も問われます。

一問一答

Q1. ボルテックス・リング・ステートとはどのような現象か。

A1. 垂直降下時にローターが自分の吹き下ろし気流を再び吸い込み、揚力が急激に低下する現象。セットリング・ウィズ・パワーとも呼ばれる。

Q2. ボルテックス・リング・ステートから脱出するにはどうすればよいか。

A2. 水平方向への移動を加えて横風を当てることで脱出できる。垂直降下を続けてスロットルを上げるだけでは悪化する。

Q3. 地面効果とは何か。

A3. 地面近くでローターの吹き下ろし気流が地面に遮られることで揚力が増加する現象。低高度ホバリングが通常より安定・省電力になる。

まとめ

ボルテックス・リング・ステートは垂直降下中に起きる揚力急低下現象で、水平移動を加えることで脱出できます。地面効果は地面近くで揚力が増加する現象で、離着陸時の安定性向上に関わります。

両者は発生場面・揚力への影響が逆であり、混同しないように整理しておきましょう。
